GIS Dokumentation für Leitungsnetze: präzise Netzdaten für Planung, Betrieb und Ausbau
GIS Dokumentation ist die Grundlage für sichere, aktuelle und auswertbare Leitungsdaten. Netzbetreiber, Stadtwerke, Telekommunikationsanbieter und Kommunen brauchen verlässliche Geodaten, um Strom-, Wasser-, Gas-, Kupfer- und Glasfasernetze zu planen, zu betreiben, zu erweitern und rechtssicher zu beauskunften.
Bühn Netzinfo unterstützt Infrastrukturbetreiber dabei, Leitungs- und Rohrnetze zu vermessen, zu erfassen, zu dokumentieren, zu veredeln und im passenden GIS aktuell zu halten.
Betrieb und Instandhaltung
Störungen, Reparaturen und Erneuerungen lassen sich schneller einordnen, wenn Lage- und Sachdaten stimmen.
Netzplanung und Ausbau
Neue Trassen, Hausanschlüsse, Ladeinfrastruktur, PV-Anschlüsse und Glasfaser benötigen aktuelle Bestandsdaten.
Qualitätssicherung
Optische Prüfungen, systemseitige Regeln, Topologieprüfungen und Plausibilitätskontrollen sichern die Nutzbarkeit.

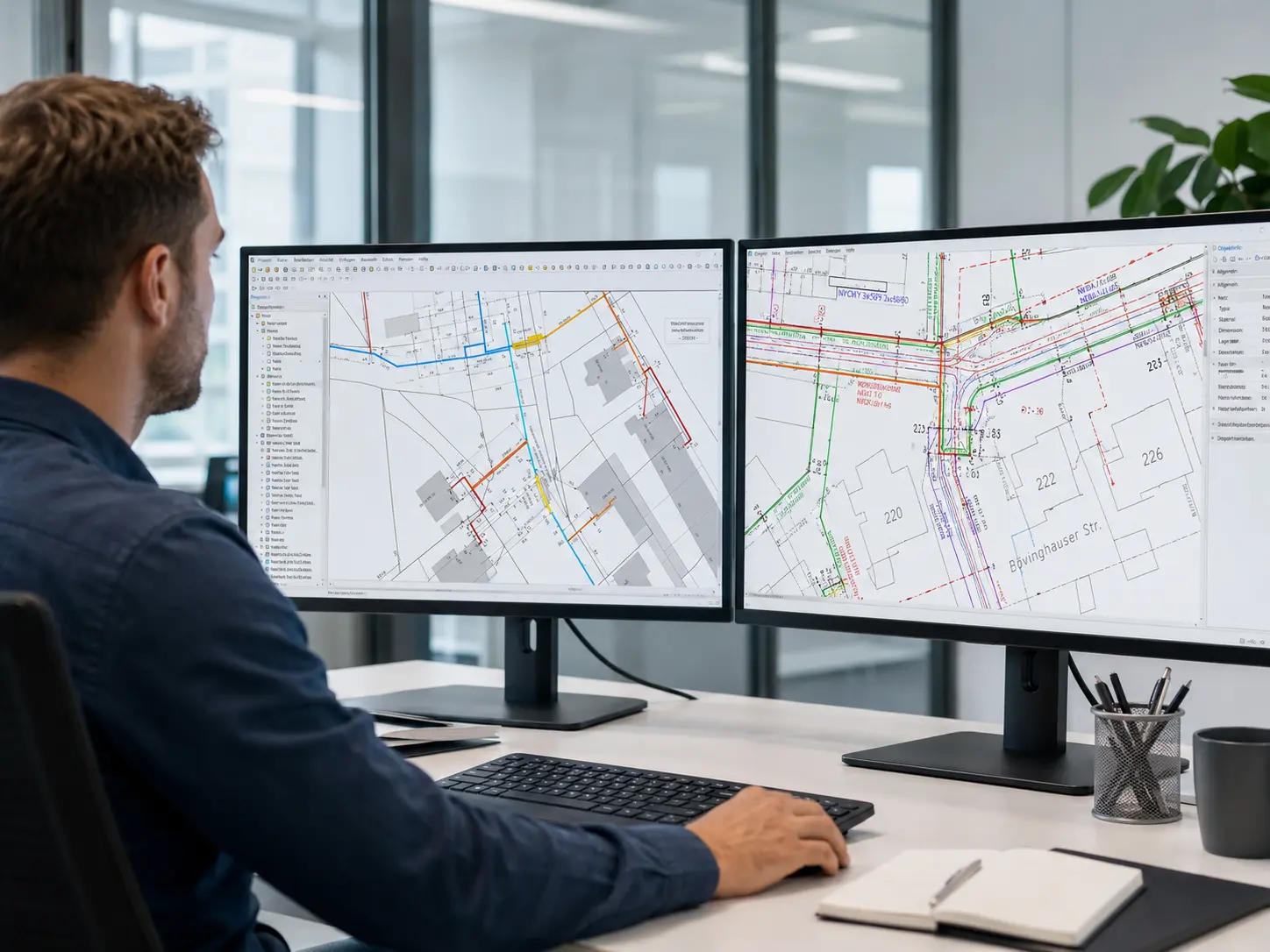

Was bedeutet GIS Dokumentation bei Leitungsnetzen?
GIS Dokumentation bezeichnet die digitale Abbildung von Leitungen, Anlagen und Betriebsmitteln in einem Geoinformationssystem. Sie verbindet die räumliche Lage eines Objekts mit technischen Sachdaten. So wird sichtbar, wo eine Leitung liegt, welche Eigenschaften sie hat, zu welchem Netzabschnitt sie gehört und wie sie mit anderen Objekten verbunden ist.
Eine direkte Antwort
GIS Dokumentation macht reale Netzinfrastruktur digital nutzbar. Sie bildet Leitungsverläufe, Hausanschlüsse, Stationen, Schächte, Armaturen, Schutzrohre, Leerrohre, Kabel, Rohrleitungen, Sachdaten und Netzänderungen so ab, dass Fachabteilungen damit planen, prüfen, auswerten und beauskunften können.
Der fachliche Hintergrund ist klar: Ein GIS analysiert und visualisiert georeferenzierte Informationen. Eine neutrale Definition bietet der U.S. Geological Survey. Für Stromleitungen und andere Infrastrukturen bezeichnet der VDE FNN GIS heute als Standardinstrument der Dokumentation.
Warum gute GIS Dokumentation für Netzbetreiber unverzichtbar ist
Ohne belastbare Netzdaten entstehen Risiken im Tagesgeschäft. Planungen dauern länger, Bauauskünfte werden aufwendiger, Netzänderungen bleiben unklar und Datenbestände wachsen auseinander.
Mit einer gepflegten GIS Dokumentation behalten Netzbetreiber den Überblick über Bestand, Ausbau, Instandhaltung und Betrieb.
Gute GIS Dokumentation unterstützt besonders diese Aufgaben:
- Betrieb und Instandhaltung: Störungen, Reparaturen und Erneuerungen lassen sich schneller einordnen, wenn Lage- und Sachdaten stimmen.
- Netzplanung und Ausbau: Neue Trassen, Hausanschlüsse, E-Ladeinfrastruktur, PV-Anschlüsse und Glasfaser-Roll-outs benötigen aktuelle Bestandsdaten.
- Bau- und Planauskunft: Verlässliche Leitungsdaten reduzieren Abstimmungsaufwand und helfen, Schäden bei Tiefbauarbeiten zu vermeiden.
- Asset Management: Qualifizierte Daten ermöglichen Bewertungen, Priorisierungen und Investitionsentscheidungen.
- Datenlieferung und Koordination: Für Breitband- und Infrastrukturprozesse werden digitale Geodaten immer wichtiger.
Der Infrastrukturatlas des Gigabit-Grundbuchs zeigt, wie relevant Lagedaten für den Gigabit-Ausbau sind: Er enthält Lagedaten vorhandener Infrastrukturen und dient als zentrales Informations- und Planungstool für den Ausbau. Weitere Informationen liefert das Gigabit-Grundbuch zum Infrastrukturatlas.
Welche Daten gehören in eine GIS Dokumentation?
Eine vollständige GIS Dokumentation besteht nicht nur aus Linien auf einer Karte. Entscheidend ist die Kombination aus Geometrie, Attributen, Beziehung der Objekte und Nachvollziehbarkeit der Datenherkunft.
| Datenbereich | Beispiele | Nutzen |
|---|---|---|
| Lagedaten | Koordinaten, Trassen, Leitungslage, Höheninformationen, Vermessungspunkte | Grundlage für Bestandspläne, Bauauskunft und Netzplanung |
| Netzobjekte | Kabel, Rohre, Muffen, Schächte, Armaturen, Stationen, Verteiler, Hausanschlüsse | Abbildung der realen Infrastruktur im Zielsystem |
| Sachdaten | Material, Durchmesser, Spannungsebene, Druckstufe, Baujahr, Status, Eigentümer, Funktion | Bewertung, Wartung, Analyse und Asset Management |
| Topologie | Knoten-Kanten-Beziehungen, Verbindungen, Netzlogik, Fließ- oder Versorgungsrichtungen | Netzberechnung, Störungsanalyse und Plausibilitätsprüfung |
| Dokumente und Pläne | Bestandspläne, Übersichtspläne, Schaltpläne, Aufnahmeskizzen, Messprotokolle | Nachvollziehbarkeit und Übergabe an Fachbereiche |
| Änderungsdaten | Neuanschlüsse, Umbauten, Stilllegungen, Sanierungen, Projektfortschritt | Fortführung des Datenbestands nach dem realen Netz |
Der Projektablauf: von der Leitungsvermessung bis zur fortgeführten Netzdokumentation
Eine belastbare GIS Dokumentation entsteht in einem klaren Prozess. Je nach Ausgangslage geht es um Ersterfassung, Digitalisierung analoger Bestände, Datenveredelung, Datenhomogenisierung, laufende Fortführung oder Qualitätssicherung.
- Datenbasis prüfen: Welche analogen Pläne, CAD-Daten, Vermessungsdaten, Sachdaten und GIS-Bestände liegen vor?
- Erfassungsrichtlinien festlegen: Welche Objekte, Attribute, Genauigkeiten, Datenmodelle und Prüfregeln gelten für das Zielsystem?
- Leitungen und Anlagen erfassen: Je nach Projekt werden Leitungen vor Ort eingemessen, Bestandsdaten übernommen oder Altunterlagen digitalisiert.
- Daten ins GIS überführen: Geometrien, Sachdaten und Objektbeziehungen werden im Geoinformationssystem des Netzbetreibers angelegt oder fortgeführt.
- Datenqualität prüfen: Optische Prüfungen, systemseitige Prüfregeln, Topologieprüfungen und Plausibilitätskontrollen sichern die Nutzbarkeit.
- Bestand fortführen: Netzänderungen aus Bau, Betrieb und Instandhaltung werden regelmäßig eingepflegt, damit GIS und Realnetz zusammenpassen.
Wenn für neue oder geänderte Leitungen eine vermessungstechnische Grundlage fehlt, ist die Leitungsvermessung von Bühn Netzinfo der passende vorgelagerte Schritt. Für Ausbauvorhaben kann zusätzlich die Netzplanung von Bühn Netzinfo eingebunden werden.

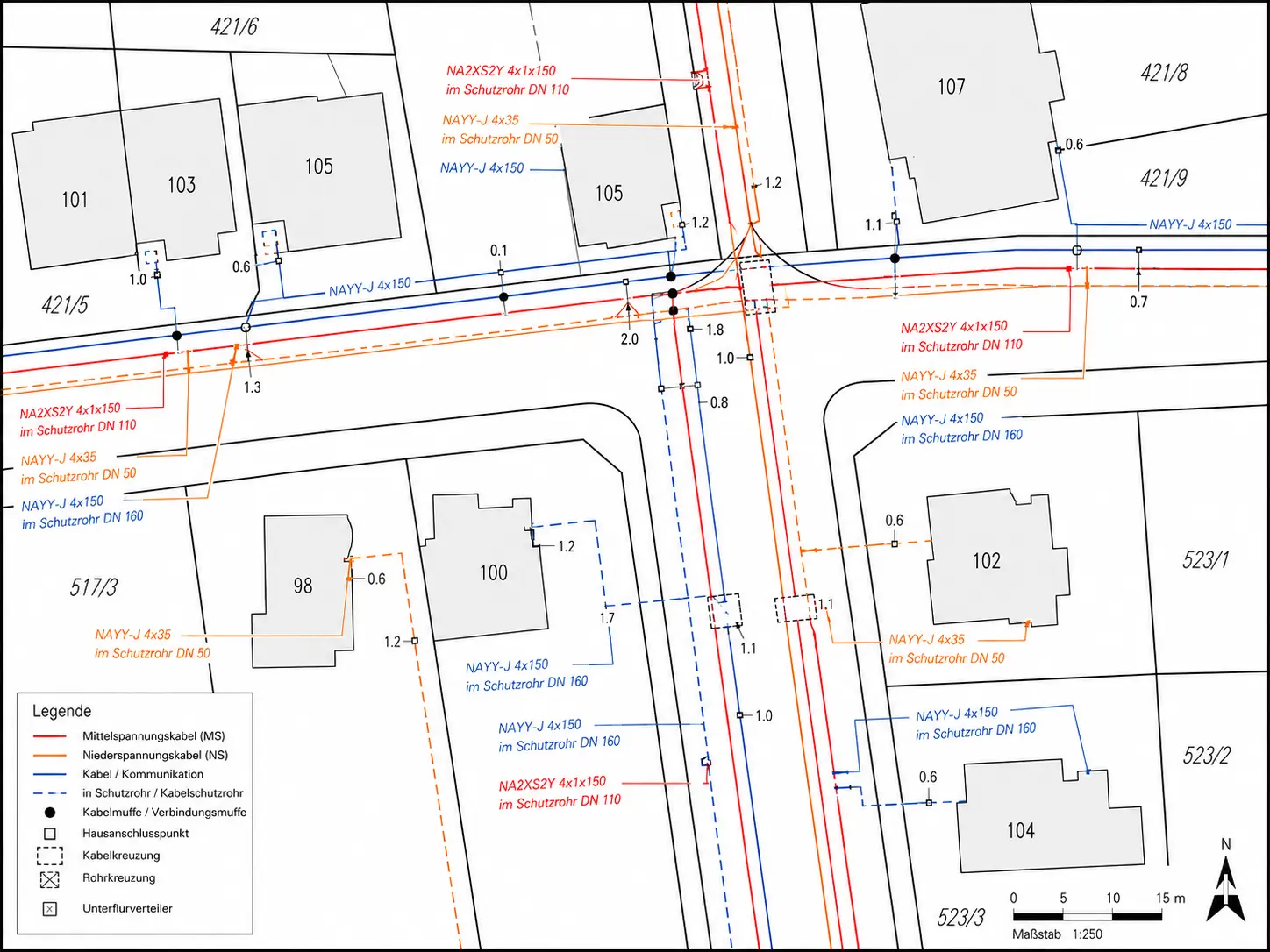

Qualitätssicherung in der GIS Dokumentation
Der Wert einer GIS Dokumentation hängt direkt von der Datenqualität ab. Ein Datenbestand kann umfangreich sein und trotzdem im Alltag Probleme verursachen, wenn Attribute fehlen, Objekte falsch verbunden sind, Pläne nicht fortgeführt wurden oder die Lagegenauigkeit nicht reicht.
Wir arbeiten mit mehreren QS-Bausteinen: optische Prüfung, systemseitige Prüfung, Fehleranalyse, Prozessoptimierung und das Aufstellen von Erfassungsrichtlinien. Genau diese Verbindung aus fachlicher Sichtprüfung und GIS-seitigen Regeln ist entscheidend.
- Optische Prüfung: Sind Pläne lesbar, vollständig und fachlich nachvollziehbar?
- Systemseitige Prüfung: Stimmen Topologieregeln, Objektbeziehungen, Lagegenauigkeit und Sachdaten?
- Fehleranalyse: Wo entstehen wiederkehrende Fehler in Erfassung, Migration oder Fortführung?
- Prozessoptimierung: Wie werden Datenflüsse so gestaltet, dass Fehler nicht immer wieder auftreten?
- Erfassungsrichtlinien: Welche Standards gelten für Objekte, Attribute, Genauigkeiten, Symbole und Übergaben?
Für technische Mindestanforderungen an Netzdokumentationen ist die VDE-AR-N 4201 Netzdokumentation eine wichtige fachliche Einordnung.
GIS Dokumentation für Strom, Gas, Wasser und Glasfaser
Je nach Sparte unterscheiden sich Objektarten, Datenmodelle und fachliche Anforderungen. Die Grundlogik bleibt jedoch gleich: Das reale Netz muss vollständig, aktuell, lagegenau und auswertbar im GIS vorliegen.
Stromnetze, E-Mobility und PV-Anlagen
Stromnetze stehen durch Energiewende, E-Mobility und dezentrale Erzeugung unter Veränderungsdruck. Für neue Netzanschlüsse, Ladeinfrastruktur und PV-Anlagen brauchen Energieversorger aktuelle Geodaten, belastbare Betriebsmitteldaten und klare Netzstrukturen. Eine gute GIS Dokumentation erleichtert Netzplanung, Erweiterung, Analyse und Dokumentation von Änderungen.
Glasfaser- und Telekommunikationsnetze
Beim Glasfaser-Roll-out zählt Geschwindigkeit. Gleichzeitig dürfen Dokumentationsrückstände nicht entstehen, weil Hausanschlüsse, Schutzrohre, Leerrohre, Trassen, Muffen und Verteiler später für Betrieb, Entstörung und Erweiterung gebraucht werden. Die GIS Dokumentation schafft die Grundlage für einen nachvollziehbaren Ausbau von der Leitungsvermessung bis zum Hausanschluss.
Gas-, Wasser- und Rohrnetze
In Rohrnetzen sind Lage, Material, Durchmesser, Druckstufen, Armaturen, Schächte und Anschlussdaten entscheidend. Für Betrieb und Instandhaltung müssen Übersichtspläne, Schema- und Betriebspläne aktuell sein. Historisch gewachsene Netzgebiete profitieren besonders von Datenhomogenisierung und systematischer Fehlerbereinigung.
Typische Probleme in der GIS Dokumentation – und wie sie gelöst werden
| Problem | Auswirkung | Lösungsansatz |
|---|---|---|
| Analoge oder uneinheitliche Altdaten | Daten sind schwer auswertbar und nicht einheitlich nutzbar. | Digitalisierung, Vektorisierung, Datenmodellierung und kontrollierte Überführung ins GIS. |
| Dokumentationsrückstände nach Bauprojekten | Realnetz und GIS-Bestand laufen auseinander. | Fortführungsprozess mit klaren Übergaben, Priorisierung und QS-Schleifen. |
| Fehlende oder falsche Attribute | Asset Management, Netzberechnung und Auswertungen liefern unvollständige Ergebnisse. | Sachdatenprüfung, Ergänzung, Datenveredelung und Erfassungsrichtlinien. |
| Topologiefehler | Netzverfolgung, Berechnung oder Störungsanalyse funktionieren nur eingeschränkt. | Systemseitige Prüfregeln, Topologieprüfung und fachliche Fehleranalyse. |
| Mehrere Datenquellen ohne gemeinsame Struktur | Redundanzen, Widersprüche und Medienbrüche entstehen. | Datenhomogenisierung, Bereinigung, definierte Zielmodelle und kontrollierte Migration. |
| Personalengpässe im GIS-Team | Rückstände wachsen, Qualitätssicherung wird verschoben. | Externe Unterstützung durch qualifizierte Geodatenmanager und skalierbare Projektteams. |
Wann sollten Netzbetreiber GIS Dokumentation auslagern?
Externe Unterstützung ist besonders sinnvoll, wenn interne Teams dauerhaft ausgelastet sind oder ein Projekt kurzfristig zusätzliche Kapazität braucht. Das betrifft Fortführungsspitzen, Systemumstellungen, Migrationen, Großprojekte, Qualitätssicherungsaktionen oder die Aufbereitung historisch gewachsener Datenbestände.
Ein spezialisierter Dienstleister bringt nicht nur zusätzliche Arbeitskraft ein. Wichtig sind auch Systemkenntnis, fachliche Erfahrung, definierte Prüfprozesse und die Fähigkeit, in den Zielsystemen der Auftraggeber zu arbeiten. So bleibt die Hoheit über Daten und Systeme beim Netzbetreiber, während Dokumentation und Qualitätssicherung verlässlich umgesetzt werden.
GIS-Dokumentationsaufgaben sinnvoll auslagern
Sie möchten klären, welche Aufgaben intern bleiben sollten und welche GIS-Dokumentationsaufgaben sich auslagern lassen? Nehmen Sie Kontakt mit Bühn Netzinfo auf.
Kontakt aufnehmenBühn Netzinfo als Partner für GIS Dokumentation
Bühn Netzinfo ist auf Geodatenmanagement von Leitungsnetzen spezialisiert. Das Unternehmen unterstützt Energieversorger, Telekommunikationsbetreiber und öffentliche Auftraggeber bei Netzdokumentation, Netzplanung und Vor-Ort-Vermessung. 125 hochqualifizierte Mitarbeiter, langjährige Erfahrung, breites Systemwissen und Datenqualität Made in Germany.
Für die GIS Dokumentation bedeutet das: Bühn Netzinfo kann nicht nur Daten erfassen, sondern auch Datenbestände veredeln, homogenisieren, prüfen und dauerhaft fortführen. Das ist besonders relevant für Netzbetreiber, die mit mehreren Sparten, unterschiedlichen GIS-Systemen, gewachsenen Beständen oder hohem Ausbauvolumen arbeiten.
Mehr zum Unternehmen, den Ansprechpartnern und der fachlichen Ausrichtung finden Sie auf der Unternehmensseite von Bühn Netzinfo. Eine Übersicht der betreuten Zielgruppen bietet die Seite Kunden von Bühn Netzinfo.
Checkliste für bessere GIS Dokumentation
Diese Punkte helfen, den eigenen Datenbestand realistisch einzuschätzen:
- Sind alle Netzsparten, Leitungen, Anlagen und Hausanschlüsse vollständig im Zielsystem abgebildet?
- Gibt es klare Erfassungsrichtlinien für Geometrie, Attribute, Symbole, Genauigkeiten und Übergabeformate?
- Werden Netzänderungen aus Bau, Betrieb und Instandhaltung zeitnah fortgeführt?
- Sind Topologie, Sachdaten und Lagegenauigkeit systematisch geprüft?
- Sind Altdaten, CAD-Daten, Vermessungsdaten und GIS-Daten widerspruchsfrei zusammengeführt?
- Können Fachbereiche die Daten für Planung, Bauauskunft, Asset Management und Auswertungen nutzen?
- Gibt es definierte Prozesse für Qualitätssicherung, Fehleranalyse und laufende Datenpflege?
- Reichen interne Kapazitäten aus oder entstehen Rückstände, die externe Unterstützung erfordern?
FAQ zur GIS Dokumentation
Was ist GIS Dokumentation?
GIS Dokumentation ist die digitale Erfassung, Pflege und Prüfung raumbezogener Netz- und Betriebsmitteldaten in einem Geoinformationssystem. Sie zeigt, wo Leitungen, Anlagen, Hausanschlüsse und technische Objekte liegen und welche Eigenschaften sie haben.
Warum ist GIS Dokumentation für Netzbetreiber wichtig?
GIS Dokumentation ist wichtig, weil Netzbetreiber für Betrieb, Planung, Instandhaltung, Bauauskunft und Ausbau verlässliche Bestandsdaten brauchen. Je vollständiger und aktueller die Daten sind, desto sicherer lassen sich Maßnahmen planen und Entscheidungen treffen.
Welche Daten werden in einer GIS Dokumentation erfasst?
Erfasst werden unter anderem Leitungsverläufe, Kabel, Rohre, Knotenpunkte, Hausanschlüsse, Stationen, Schächte, Schutzrohre, Leerrohre, Sachdaten, Lage- und Höheninformationen, Pläne, Messdaten und Änderungen aus Bau- oder Instandhaltungsmaßnahmen.
Wie verbessert Qualitätssicherung die GIS Dokumentation?
Qualitätssicherung verbessert die GIS Dokumentation durch optische Prüfungen, systemseitige Prüfregeln, Topologieprüfungen, Plausibilitätskontrollen, Fehleranalysen und klare Erfassungsrichtlinien. So werden Lücken, Widersprüche und fehlerhafte Attribute früh erkannt.
Wann lohnt sich externe Unterstützung bei GIS Dokumentation?
Externe Unterstützung lohnt sich bei Personalengpässen, Dokumentationsrückständen, Systemwechseln, Datenmigrationen, Qualitätssicherungsprojekten, großen Ausbauprogrammen und laufender Datenfortführung. Sie hilft, Kapazität aufzubauen und Datenqualität stabil zu halten.
Welche GIS-Systeme kann Bühn Netzinfo unterstützen?
Wir arbeiten systemübergreifend in allen gängigen GIS. Auf der Leistungsseite werden unter anderem ArcGIS, ArcFM-UT, Ingrada, GEONIS, Smallworld, GISmobil, Megaplan, MicroStation, QGIS und CAIGOS genannt.
