GIS für Versorgungsnetze: Vermessung, Planung und Dokumentation
Jede Leitung hat eine Lage, eine Aufgabe und einen Zustand. Genau dort beginnt GIS. Ein Geoinformationssystem verbindet Geodaten, Kartendaten und technische Informationen zu einem verlässlichen Bild Ihres Versorgungsnetzes.
Vermessung
Einmessung neuer Strom-, Gas- oder Wasserleitungen.
Planung
Trassenplanung für Glasfaser, Kupfer oder Strom.
Dokumentation
Fortführung von Hausanschlüssen und Betriebsmitteln.
Was GIS für Netzbetreiber leistet
GIS steht für Geographisches Informationssystem. Es erfasst, verwaltet, prüft, analysiert und visualisiert Informationen mit Raumbezug.
Für Versorgungsunternehmen geht es dabei nicht um Kartographie allein. Es geht um die Frage, ob jedes Betriebsmittel am richtigen Ort, mit den richtigen Attributen und in der richtigen Netzlogik dokumentiert ist.

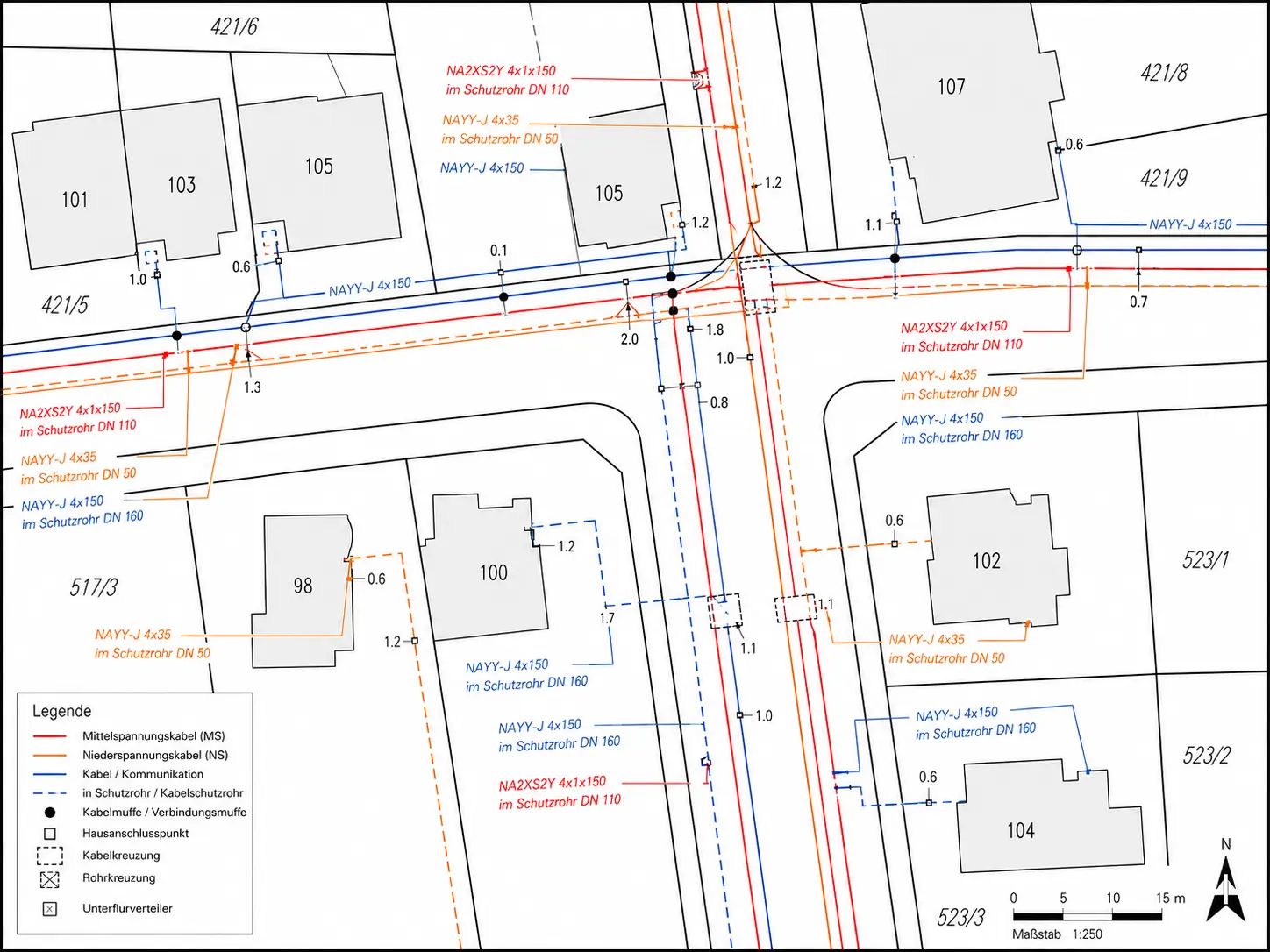

Eine digitale Karte zeigt, wo ein Kabel liegt. Ein gutes GIS zeigt zusätzlich, womit dieses Kabel verbunden ist, welcher Querschnitt verbaut wurde, wann die Leitung eingemessen wurde und welche Hausanschlüsse, Muffen, Schieber, Stationen oder Verteiler dazugehören. Erst diese Verbindung aus Lage, Sachinformation und Netzstruktur macht aus einem Plan ein belastbares Arbeitsmittel.
Versorgungsnetze vollständig und aktuell dokumentieren
Bühn Netzinfo unterstützt Sie bei der Vermessung, Planung und Dokumentation von Versorgungsleitungen. Wir bearbeiten Stromnetze, Gasnetze, Wassernetze, Fernwärmenetze sowie Telekommunikationsnetze mit Glasfaser- und Kupferleitungen. Unser Ziel ist einfach: Ihre räumlichen Daten sollen vollständig, aktuell und so strukturiert sein, dass Sie damit sicher arbeiten können.
Von der Karte zum steuerbaren Netz
Viele Netze sind historisch gewachsen. Analoge Pläne, alte CAD-Daten, unterschiedliche Koordinatensysteme und frühere Datenmigrationen führen oft zu Lücken.
Das fällt spätestens dann auf, wenn Planauskünfte, Netzberechnungen, Bauprojekte oder Störungsfälle schnell belastbare Informationen benötigen.
Mit sauberer Geodatenverarbeitung werden diese Bestände geordnet. Wir erfassen, prüfen, bereinigen, ergänzen und pflegen die Daten dort, wo sie im Alltag gebraucht werden: im System des Netzbetreibers.
Von der Vermessung zur belastbaren Netzdokumentation
Gute Netzdokumentation beginnt draußen auf der Baustelle. Wird eine neu verlegte Leitung während der offenen Bauphase präzise eingemessen, entstehen weniger Unsicherheiten im späteren Betrieb. Lage, Höhe, Verlauf, Anschlusspunkte und technische Eigenschaften lassen sich direkt in Bestandspläne und das GIS übernehmen.
Wir vermessen Versorgungsleitungen für Strom, Gas, Wasser, Fernwärme, Abwasser und Telekommunikation. Dazu gehören Neuverlegungen, Bestandstrassen, Hausanschlüsse, Kabelschächte, Muffen, Schieber, Verteiler, Trassenabschnitte und Kreuzungspunkte. Die Ergebnisse bereiten wir so auf, dass sie in bestehende Lagepläne, Bestandspläne und Netzinformationssysteme eingepflegt werden können.
Geodaten, Kartendaten und Koordinatensysteme
Geodaten, also räumliche Daten, beschreiben Objekte mit Lagebezug. Bei Leitungsnetzen sind das zum Beispiel Kabel, Rohre, Schächte, Schaltstellen, Schutzrohre, Hausanschlüsse oder Trassen. Kartendaten liefern den räumlichen Kontext: Flurstücke, Straßen, Gebäude, Höheninformationen oder Schutzbereiche.

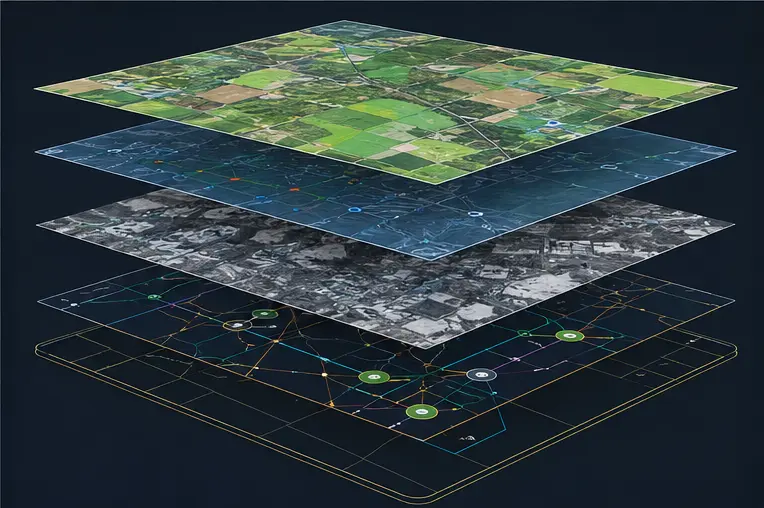

Vektordaten bilden Punkte, Linien und Flächen ab. Sie eignen sich für Leitungen, Anlagen, Stationsflächen und Netzgrenzen. Rasterdaten wie Luftbilder oder Scans helfen, alte Bestände zu interpretieren oder Planungsräume besser einzuordnen. Einheitliche Koordinatensysteme und saubere Georeferenzierung sorgen dafür, dass alle Ebenen korrekt übereinanderliegen.
GIS Datenqualität entscheidet über den Nutzen
Datenqualität ist kein Detail. Sie entscheidet, ob ein Netzplan nur schön aussieht oder wirklich genutzt werden kann. Wir achten auf Lagegenauigkeit, Vollständigkeit, Topologie, Attribute, Plausibilität und Aktualität.
So wird das GIS zur verlässlichen Informationsquelle für Technik, Planung, Betrieb und Management.
Typische Prüffragen sind:
- Ist jede Leitung eindeutig einem Netzabschnitt zugeordnet?
- Sind Knoten und Kanten logisch verbunden?
- Stimmen Material, Durchmesser, Spannungsebene oder Baujahr?
- Gibt es doppelte Objekte oder lose Leitungsenden?
- Wurden Änderungen aus Bau, Betrieb und Entstörung fortgeführt?
Unser Leistungsbild für Strom, Gas, Wasser, Wärme und Telekommunikation
Wir bieten keine Beratung zur Auswahl von GIS Software an. Unsere Stärke liegt in den Daten, der Vermessung, der Planung und der laufenden Dokumentation.
Ob Ihr Unternehmen mit Smallworld GIS, ArcGIS, QGIS, Open Source GIS, WebGIS, Geoportal, GISmobil oder einer anderen vorhandenen Umgebung arbeitet: Wir liefern und pflegen die Grundlage, damit diese Systeme zuverlässige Ergebnisse liefern.
| Aufgabe | Beispiel | Ergebnis |
|---|---|---|
| Vermessung | Einmessung neuer Strom-, Gas- oder Wasserleitungen | koordinierter digitaler Leitungsplan |
| Planung | Trassenplanung für Glasfaser, Kupfer oder Strom | genehmigungsfähige Planunterlagen |
| Dokumentation | Fortführung von Hausanschlüssen und Betriebsmitteln | aktueller Netzbestand |
| Datenpflege | Bereinigung von Migrationen und Altbeständen | bessere Datenqualität |
| Qualitätssicherung | Prüfung von Topologie, Geometrie und Attributen | belastbare Grundlage für Analysen |
Warum hohe Datenqualität für §14a EnWG entscheidend ist
Die Regelungen zu §14a EnWG betreffen steuerbare Verbrauchseinrichtungen wie Wallboxen, Wärmepumpen, Klimageräte und Stromspeicher.
Neue Anlagen mit mehr als 4,2 kW Netzanschlussleistung fallen seit dem 1. Januar 2024 unter die neuen Vorgaben. Netzbetreiber dürfen den Anschluss solcher Anlagen nicht pauschal wegen möglicher lokaler Überlastung ablehnen. In kritischen Situationen können sie den Leistungsbezug jedoch temporär begrenzen, wenn eine konkrete Überlastung oder Beschädigung des lokalen Netzes droht.
Damit diese Prozesse funktionieren, brauchen Netzbetreiber aktuelle und umfangreiche Daten. Für die Netzzustandsermittlung reicht ein grober Kabelplan nicht aus. Entscheidend sind genaue Leitungsverläufe, Netzverknüpfungen, technische Betriebsmitteldaten, Hausanschlüsse, Schaltzustände, Trafostationen, Stranglogik und Netzteilnehmerinformationen.
Ein GIS System wird damit zur Grundlage für die Frage: Wo kann ein Netzbereich neue Lasten aufnehmen, wo besteht Handlungsbedarf und wo müssen Daten zuerst ergänzt werden? Wer seine Stromnetzdaten heute sauber strukturiert, schafft die Basis für Netzplanung, Digitalisierung und spätere Steuerbarkeit.
Checkliste in Vorbereitung: „Ist Ihr Stromnetz bereit für §14a EnWG?“
Wie belastbar sind Ihre Netzdaten?
Wir prüfen, wo Daten fehlen, welche Bestände bereinigt werden sollten und welche Schritte für ein verlässliches digitales Netz sinnvoll sind.
Datencheck anfragenPraxisbeispiele aus Versorgung und Telekommunikation
Glasfaser-Roll-out bis zum Hausanschluss
Beim Glasfaserausbau zählt jedes Detail. Trassen müssen geplant, Genehmigungen vorbereitet, Hausanschlüsse dokumentiert und Änderungen aus der Bauphase fortgeführt werden. In der Praxis kommen Daten aus Leitungsabfragen, Tiefbau, Vermessung, Hausanschlussmanagement und Bestandsdokumentation zusammen.
Wir unterstützen vom ersten Planstand bis zur finalen Netzdokumentation. Dazu gehören Trassenplanung, Abstimmung mit vorhandenen Leitungen, Einmessung während der Bauphase und strukturierte Fortführung der Glasfaser- oder Kupfernetze. So bleibt nachvollziehbar, welche Haushalte angebunden sind, welche Trassen gebaut wurden und welche Netzkomponenten zum jeweiligen Abschnitt gehören.
Stromnetz für E-Mobilität, Wärmepumpen und PV
E-Ladesäulen, Wärmepumpen, Batteriespeicher und PV-Anlagen verändern die Anforderungen an Niederspannungsnetze. Netzbetreiber müssen Anträge bewerten, Netzbereiche prüfen und Ausbauentscheidungen begründen. Dafür braucht es vollständige digitale Netzdaten.
Ein Beispiel: Wird eine neue Ladeinfrastruktur geplant, müssen Kabelstränge, Trafostationen, Hausanschlüsse, vorhandene Lasten und mögliche Engpässe zusammen betrachtet werden. Sind Leitungslängen, Querschnitte oder Anschlusspunkte falsch dokumentiert, verliert die Berechnung an Aussagekraft. Saubere GIS Daten verringern dieses Risiko.
Gas, Wasser und Fernwärme sicher dokumentieren
Bei Gas, Wasser und Fernwärme stehen Sicherheit, Verfügbarkeit und klare Planauskunft im Mittelpunkt. Falsch dokumentierte Leitungen können Bauprojekte verzögern und im Ernstfall gefährlich werden. Deshalb müssen Lage, Tiefe, Material, Dimension, Armaturen und Anschlussdetails nachvollziehbar gepflegt werden.
Wir unterstützen bei der Einmessung, der Übernahme in Bestandspläne und der Fortführung technischer Daten. Das hilft bei Wartung, Sanierung, Störungsbeseitigung und bei der Abstimmung mit Tiefbauunternehmen, Planungsbüros und kommunalen Stellen.
Geodatenmanagement im GIS System des Kunden
Geodatenmanagement bedeutet für uns nicht, dem Kunden eine neue Struktur überzustülpen.
Netzbetreiber, Stadtwerke und Telekommunikationsunternehmen haben ihre Geodateninfrastruktur, Datenmodelle und Arbeitsprozesse meist bereits definiert. Wir steigen dort ein, wo Unterstützung gebraucht wird.
Das kann die Datenersterfassung sein, die Pflege laufender Netzänderungen, die Homogenisierung historischer Bestände oder die Qualitätssicherung nach Migrationen. Wir arbeiten mit Ihren Vorgaben, Objektklassen, Attributen, Prüfroutinen und Freigabeprozessen. Dadurch bleiben Verantwortlichkeiten klar, und Ihre Daten werden dort besser, wo sie produktiv genutzt werden.
Wichtige GIS Anwendungen und GIS Funktionen wie Geodatenanalyse, Netzprüfung, Planauskunft, mobile Erfassung und digitale Karten entfalten ihren Nutzen erst, wenn die Datenbasis stimmt. Eine Standortanalyse ist in vielen Branchen wichtig. Im Versorgungsnetz zählen zusätzlich Netzlogik, Betriebsmittelbezug und die durchgängige Verbindung zwischen Plan, Baustelle und Bestand.
Wie zukunftsfest sind Ihre Netzdaten?
Viele Netzbetreiber kennen ihre Schwachstellen, haben aber im Alltag zu wenig Kapazität für die systematische Bereinigung. Genau hier unterstützen wir.
Wenn eine dieser Fragen offenbleibt, lohnt sich ein strukturierter Datencheck. Wir zeigen, welche Daten kurzfristig verbessert werden können und welche Schritte für ein belastbares digitales Netz sinnvoll sind.
Stellen Sie sich zum Start diese Fragen:
- Sind noch analoge Pläne oder uneinheitliche Altunterlagen vorhanden?
- Liegen alle relevanten Netzdaten digital und aktuell vor?
- Gibt es offene Punkte aus früheren Datenmigrationen?
- Reicht die Datenqualität nur für Planauskünfte oder auch für Netzzustand und Netzsteuerbarkeit?
- Bilden Kabelstränge durchgehende Stromkreise?
- Sind Stromkreislogik, Schaltzustände und technische Betriebsmitteldaten vollständig vorhanden?
- Ist Ihre Netzdokumentation personell ausreichend abgesichert?
Häufige Fragen zu GIS und Netzdokumentation
Warum sollte ein Netzbetreiber ein GIS System verwenden?
Ein GIS System bündelt Lage, technische Daten und Netzlogik. Dadurch unterstützt es Planauskunft, Wartung, Netzplanung, Störungsbeseitigung, Baukoordination und regulatorische Nachweise.
Was besagt §14a EnWG?
§14a EnWG regelt die Integration steuerbarer Verbrauchseinrichtungen in das Stromnetz. Dazu zählen unter anderem Wallboxen, Wärmepumpen und Stromspeicher. Für Netzbetreiber steigt dadurch der Bedarf an aktuellen, vollständigen und auswertbaren Netzdaten.
Warum ist Netzdokumentation so wichtig?
Netzdokumentation schafft Sicherheit. Sie hilft, Leitungen bei Bauarbeiten zu schützen, Störungen schneller zu beheben, Sanierungen zu planen und gesetzliche Anforderungen einzuhalten. Sie ist außerdem die gemeinsame Datenbasis für Technik, Betrieb und Management.
Unterstützt Bühn Netzinfo auch bei Glasfaser?
Ja. Wir unterstützen Telekommunikationsprojekte von der Leitungsvermessung über die Trassenplanung bis zur Dokumentation von Glasfaser- und Kupfernetzen.
Können bestehende Daten weiterverwendet werden?
Ja. Vorhandene Daten aus analogen Plänen, CAD, GIS, Tabellen oder früheren Migrationen können geprüft, bereinigt, ergänzt und in die bestehende Systemumgebung übernommen werden.
Netzdaten prüfen lassen und Erstgespräch vereinbaren
Ob Vermessung, Planung, Datenpflege oder laufende Netzdokumentation: Wir unterstützen Sie dabei, räumliche Daten vollständig, aktuell und zuverlässig nutzbar zu machen.
