Ingenieurgeodäsie für präzise Planung, Bauausführung und Überwachung
Direktantwort: Ingenieurgeodäsie ist die hochgenaue Vermessung technischer Objekte für Planung, Bauausführung, Kontrolle und Überwachung. Sie bestimmt Lage, Höhe, Form und Ausrichtung und macht bei Wiederholungsmessungen auch Veränderungen sichtbar.
Planung & Bestand
Gelände, Bauwerke, Leitungen und Objektpunkte als belastbare geometrische Grundlage erfassen.
Bau & Kontrolle
Achsen, Punkte, Höhen und Geometrien abstecken und die Ausführung nachvollziehbar prüfen.
Überwachung & Daten
Veränderungen erfassen und Ergebnisse für Planung, Dokumentation, CAD und GIS aufbereiten.
Ingenieurgeodäsie verbindet Messung, Auswertung und Dokumentation
Ingenieurgeodäsie schafft verlässliche geometrische Grundlagen für komplexe Bau-, Infrastruktur- und Industrieprojekte.
Sie verbindet hochgenaue Messungen mit fachgerechter Auswertung, Dokumentation und Qualitätssicherung. So stehen Positionen, Höhen, Formen und Veränderungen eindeutig fest – von der ersten Planungsgrundlage über die Absteckung bis zur Bauwerksüberwachung.
Wir unterstützen Sie mit moderner Ingenieurvermessung, erfahrenen Vermessungsspezialisten und einer durchgängigen Datenkette. Je nach Aufgabe kombinieren wir GNSS, Robotik-Totalstationen, digitale Nivelliergeräte, terrestrisches Laserscanning und Mobile Mapping. Die Ergebnisse bereiten wir so auf, dass sie direkt für Planung, Bauausführung, Bestandsdokumentation oder GIS genutzt werden können.
Was ist Ingenieurgeodäsie?
Ingenieurgeodäsie ist ein Teilgebiet der angewandten Geodäsie.
Im Mittelpunkt stehen Vermessungsaufgaben, die bei der Planung, Realisierung, Kontrolle und Überwachung technischer Objekte entstehen. Dazu gehören Gebäude, Verkehrswege, Leitungsnetze, Industrieanlagen und andere Infrastrukturen. Auch zeitliche Veränderungen wie Setzungen, Verschiebungen oder Verformungen lassen sich messtechnisch erfassen.
Die direkte Antwort lautet: Ingenieurgeodäsie bestimmt Lage, Höhe, Form, Größe und Ausrichtung eines Objekts mit der für das Projekt erforderlichen Genauigkeit. Bei wiederholten Messungen zeigt sie zusätzlich, ob und wie sich ein Objekt verändert hat.
Der DVW ordnet die Ingenieurgeodäsie als Schlüsselkompetenz für Präzisionsvermessung, Bauplanung, Bauüberwachung und Qualitätssicherung ein. Neben klassischen Verfahren spielen GNSS, terrestrisches Laserscanning und weitere flächenhafte 3D-Messmethoden eine wichtige Rolle.
Auch die Professur für Ingenieurgeodäsie der TU Dresden nennt Absteckung, Baukontrolle und Überwachung als zentrale Aufgabenfelder.
Aufgaben und Leistungen im Überblick
Die konkrete Messaufgabe richtet sich nach Projektphase, Objekt, Genauigkeitsanforderung und gewünschtem Datenformat. Häufig begleitet die Ingenieurgeodäsie ein Vorhaben über mehrere Phasen hinweg.
Planungsgrundlagen und Bestandsaufnahme
Vor der Planung erfassen wir Gelände, vorhandene Bauwerke, Leitungen und relevante Objektpunkte in Lage und Höhe. Daraus entstehen unter anderem Lage- und Höhenpläne, Profile, digitale Geländemodelle oder strukturierte Bestandsdaten. Eine belastbare Bestandsaufnahme reduziert Annahmen und schafft eine eindeutige Grundlage für Planer, Bauherren und ausführende Unternehmen.
Absteckung und Übertragung der Planung
Bei der Absteckung übertragen wir geplante Achsen, Punkte, Höhen und Geometrien in die Örtlichkeit. Das betrifft beispielsweise Trassen, Fundamente, Bauachsen, Schächte oder technische Einbauten. Entscheidend ist, dass Koordinatensystem, Bezugshöhe und Toleranzen vor Beginn eindeutig definiert sind.
Baubegleitende Kontrollmessungen
Während der Ausführung prüfen wir, ob Bauteile, Trassen und Anlagen entsprechend der Planung hergestellt werden. Abweichungen werden früh erkannt und nachvollziehbar dokumentiert. Das unterstützt Entscheidungen auf der Baustelle und verhindert, dass Fehler erst bei der Abnahme oder im späteren Betrieb sichtbar werden.
Deformations- und Setzungsmessungen
Bei Bauwerken und technischen Objekten können wiederholte Messungen erforderlich sein. Wir erfassen Veränderungen in Lage und Höhe und vergleichen die Messzyklen auf einer stabilen Referenz. So lassen sich Setzungen, Verschiebungen oder Verformungen beurteilen. Für Überwachungsaufgaben werden je nach Projekt geeignete Festpunktfelder und Messintervalle festgelegt.
Beweissicherung und Bestandsdokumentation
Eine nachvollziehbare Dokumentation sichert den Zustand vor, während und nach einer Baumaßnahme. Dazu können Messprotokolle, Koordinatenlisten, Pläne und Fotodokumentationen gehören. Für Leitungen und Netze verbinden wir die Vermessung auf Wunsch direkt mit der digitalen Netzdokumentation.
Ingenieurvermessung, Bauvermessung und Katastervermessung im Vergleich
Ingenieurvermessung ist die gebräuchliche Bezeichnung für Ingenieurgeodäsie. Die Begriffe werden im fachlichen Alltag meist synonym verwendet. Unterschiede bestehen dagegen zur Bauvermessung und zur Katastervermessung.
Die Bauvermessung konzentriert sich auf vermessungstechnische Aufgaben rund um ein konkretes Bauvorhaben. Sie kann Teil der Ingenieurgeodäsie sein, beispielsweise bei Absteckungen, Höhenübertragungen oder Kontrollmessungen. Ingenieurgeodäsie ist breiter angelegt und umfasst zusätzlich besonders anspruchsvolle Messkonzepte, Überwachungsmessungen, Industrieanwendungen und die fachliche Interpretation von Veränderungen.
Die Katastervermessung erfüllt hoheitliche Aufgaben rund um Grundstücksgrenzen und das Liegenschaftskataster. Sie unterliegt landesrechtlichen Vorgaben und darf nur von den dafür zuständigen Stellen beziehungsweise befugten Vermessungsstellen ausgeführt werden.
| Begriff | Schwerpunkt | Typische Ergebnisse | Einordnung |
|---|---|---|---|
| Ingenieurgeodäsie | Planung, Bau, Kontrolle, Überwachung technischer Objekte | Koordinaten, Modelle, Kontroll- und Monitoringdaten | Oberbegriff |
| Ingenieurvermessung | Gleichbedeutend mit Ingenieurgeodäsie | Je nach Projekt identisch | Synonym |
| Bauvermessung | Vermessung vor und während eines Bauvorhabens | Absteckung, Höhen, Bestands- und Kontrollnachweise | Kann Teil der Ingenieurgeodäsie sein |
| Katastervermessung | Grundstücke, Grenzen und Liegenschaftskataster | Grenz- und Katasterunterlagen | Hoheitlich geregelt |
| Leitungsvermessung | Erfassung von Kabeln, Rohren, Schächten und Netzobjekten | Koordinierte Leitungspläne, GIS-Bestandsdaten | Spezialisierte Anwendung |
Weitere Informationen zu den zusammenhängenden Leistungsfeldern finden Sie in unserer Übersicht zur Leitungs-, Bau- und Ingenieurvermessung.
So läuft ein Projekt in der Ingenieurgeodäsie ab
Ein klarer Ablauf stellt sicher, dass Messung, Auswertung und Übergabe zum tatsächlichen Projektziel passen.
-
Anforderungen und Genauigkeit klären
Zu Beginn definieren wir gemeinsam Messziel, Objektumfang, erforderliche Genauigkeit, Koordinaten- und Höhensystem, Termine sowie die benötigten Ausgabeformate. Bei Überwachungsmessungen kommen Messintervalle, Referenzpunkte und mögliche Grenzwerte hinzu.
-
Messkonzept und Referenz schaffen
Wir wählen die geeigneten Messverfahren und legen fest, wie das Objekt an ein stabiles Bezugssystem angebunden wird. Je nach Aufgabe entsteht ein projektbezogenes Festpunktfeld. Die Planung berücksichtigt Sichtverhältnisse, Zugänglichkeit, Bauablauf, Umwelteinflüsse und die geforderte Nachweisführung.
-
Vermessung vor Ort durchführen
Unsere Vermessungsspezialisten erfassen die relevanten Punkte und Flächen mit den vorgesehenen Instrumenten. Bei komplexen Aufgaben kombinieren wir mehrere Verfahren. Dadurch lassen sich hohe Genauigkeit, effiziente Datenerfassung und vollständige Objektinformationen miteinander verbinden.
-
Daten auswerten und plausibilisieren
Die Messdaten werden berechnet, geprüft und in den vereinbarten Bezug überführt. Wir kontrollieren Vollständigkeit, Plausibilität und Genauigkeit. Bei Wiederholungsmessungen vergleichen wir Messzyklen und bereiten erkennbare Veränderungen nachvollziehbar auf.
-
Ergebnisse dokumentieren und übergeben
Sie erhalten die Ergebnisse in den vereinbarten Formaten, zum Beispiel als Plan, Koordinatenliste, Profil, digitales Geländemodell, CAD-Datei oder GIS-Datensatz. Eine klare Dokumentation erleichtert die Weiterverwendung in Planung, Bau, Abrechnung und Betrieb.
Messverfahren für eine präzise Ingenieurvermessung
Kein Messverfahren ist für jede Aufgabe gleichermaßen geeignet. Die beste Lösung entsteht aus Objekt, Genauigkeitsanforderung, Umgebung und gewünschtem Ergebnis.
Satellitengestützte Messungen eignen sich besonders für die schnelle, koordinatenbezogene Erfassung im Freien. GNSS unterstützt unter anderem Bestandsaufnahmen, Trassenvermessungen und die Anlage von Bezugspunkten. Abschattungen, Mehrwegeffekte und die geforderte Genauigkeit müssen bei der Verfahrenswahl berücksichtigt werden.

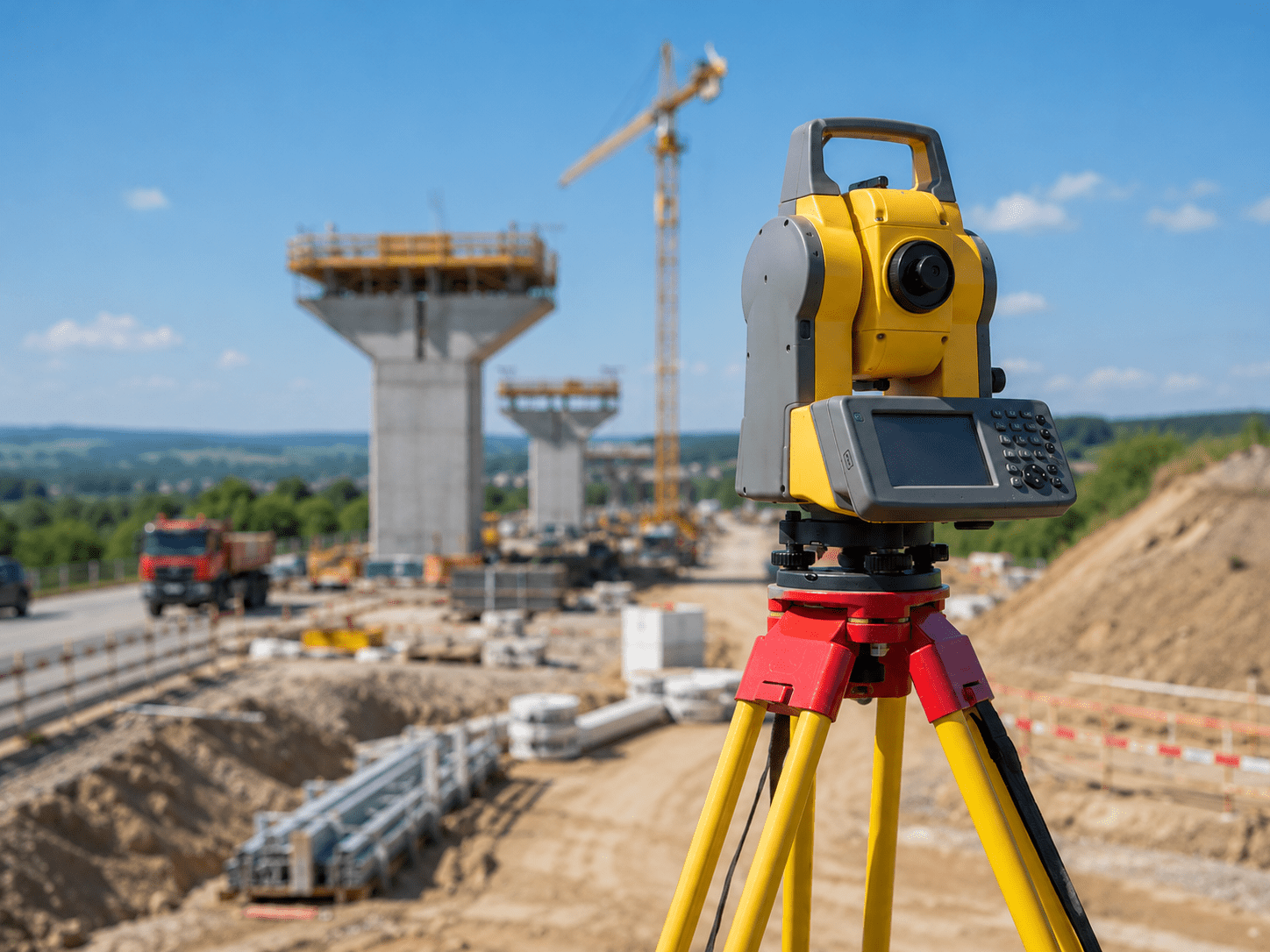

Totalstationen messen Winkel und Distanzen hochpräzise. Sie eignen sich für Absteckungen, Kontrollmessungen, Bauwerksaufnahmen und wiederkehrende Beobachtungen. Robotische Systeme ermöglichen effiziente Messabläufe und die automatische Zielverfolgung.
Wenn Höhenunterschiede besonders präzise bestimmt oder überwacht werden müssen, kommt digitales Nivellement zum Einsatz. Typische Anwendungen sind Höhenübertragungen, Setzungsmessungen und die Kontrolle von Bauwerken oder technischen Anlagen.
Terrestrisches Laserscanning erfasst Objektoberflächen flächenhaft als Punktwolke. Das Verfahren ist besonders hilfreich bei komplexen Geometrien, dichten Bestandsaufnahmen und schwer zugänglichen Details. Aus den Punktwolken können je nach Auftrag Schnitte, Ansichten, Modelle oder Bestandspläne abgeleitet werden.
Bei größeren oder länglichen Erfassungsbereichen kann Mobile Mapping die Datenerfassung beschleunigen. Für viele Projekte ist eine Kombination aus GNSS, TPS, Nivellement und Laserscanning sinnvoll. Wir wählen die Methoden so, dass Genauigkeit und Wirtschaftlichkeit zusammenpassen.
Wo Ingenieurgeodäsie eingesetzt wird
Ingenieurgeodäsie kommt überall dort zum Einsatz, wo Planungssicherheit, geometrische Genauigkeit und nachvollziehbare Bestandsdaten entscheidend sind.
Energie- und Versorgungsnetze
Bei Strom-, Gas-, Wasser-, Fernwärme- und Abwassernetzen erfassen wir Leitungsverläufe, Schächte, Armaturen und weitere Netzobjekte. Die Daten können in koordinierte Leitungspläne und bestehende Geoinformationssysteme übernommen werden. Besonders wertvoll ist die Einmessung während der offenen Baugrube, weil Lage und Höhe dann unmittelbar erfasst werden können.
Telekommunikation und Glasfaserausbau
Für den Ausbau von Glasfaser- und Kupfernetzen verbinden wir Planungsgrundlagen, Absteckung, Leitungsvermessung und Bestandsdokumentation. Eine durchgängige Datenstruktur erleichtert die Übergabe zwischen Planung, Tiefbau, Dokumentation und Netzbetrieb.
Hoch-, Tief- und Ingenieurbau
Bei Gebäuden, Verkehrswegen, Brücken, Trassen und Erschließungsmaßnahmen unterstützen wir mit Bestandsaufnahmen, Bauabsteckungen, Höhenangaben, Kontrollmessungen, digitalen Geländemodellen und Abrechnungsgrundlagen.
Industrie und technische Anlagen
Im Industrie- und Anlagenumfeld stehen häufig enge Toleranzen, komplexe Geometrien und kurze Zeitfenster im Mittelpunkt. Messkonzept, Instrumentierung und Dokumentation werden deshalb präzise auf die technische Aufgabe abgestimmt.
Kommunen und öffentliche Auftraggeber
Für kommunale Infrastruktur und öffentliche Baumaßnahmen liefern wir verlässliche Geodaten für Planung, Baukontrolle, Bestandsführung und Betrieb. Die Ergebnisse lassen sich in vorhandene CAD- und GIS-Prozesse integrieren.
Welche Ergebnisse Sie erhalten
Die Vermessung ist erst dann vollständig, wenn die Ergebnisse im weiteren Projekt ohne Umwege nutzbar sind. Deshalb stimmen wir Datenstruktur und Ausgabeformate frühzeitig ab.
Mögliche Ergebnisse sind:
- koordinierte Messpunkte und Koordinatenlisten
- Lage- und Höhenpläne
- Längs- und Querprofile
- digitale Geländemodelle
- Absteck- und Kontrollnachweise
- Setzungs- und Deformationsauswertungen
- Bestandspläne und Leitungspläne
- CAD-Dateien und GIS-Datensätze
- Punktwolken, Schnitte und Ansichten
- Messprotokolle und Fotodokumentationen
Für Netzprojekte können wir die Daten nicht nur erfassen, sondern auch prüfen, aufbereiten und in die Netzdokumentation überführen. So entsteht eine durchgängige Verbindung zwischen Außendienst, Planung und Geodatenmanagement.
Messdaten passend zum Zielsystem
Pläne, Koordinaten, Profile, Modelle und Datensätze werden so vorbereitet, dass sie in Planung, Bau, Abrechnung, Dokumentation und Betrieb weiterverwendet werden können.
Datenanforderungen abstimmenWarum präzise Geodaten Projekt- und Betriebssicherheit erhöhen
Fehlende, unvollständige oder nicht eindeutig referenzierte Geodaten führen schnell zu Rückfragen, Nachmessungen und Planungsrisiken. Präzise Ingenieurvermessung schafft dagegen eine belastbare Entscheidungsgrundlage.
Sie unterstützt dabei,
- Planungsstände mit dem tatsächlichen Bestand abzugleichen,
- Absteckungen eindeutig und reproduzierbar auszuführen,
- Abweichungen frühzeitig zu erkennen,
- Baufortschritt und Ausführung nachvollziehbar zu dokumentieren,
- Bestandsdaten für Betrieb, Wartung und spätere Erweiterungen zu sichern,
- Datenbrüche zwischen Feld, CAD und GIS zu vermeiden.
Die benötigte Genauigkeit ist dabei niemals pauschal. Sie ergibt sich aus Objekt, Funktion, Toleranzen und Risiko. Deshalb beginnt eine qualifizierte Ingenieurgeodäsie nicht mit dem Instrument, sondern mit einem klaren Messziel.
Ingenieurgeodäsie mit durchgängiger Datenkette
Wir verbinden die Vermessung vor Ort mit Planung, Netzdokumentation und Geodatenmanagement. Dadurch erhalten Sie nicht nur einzelne Messwerte, sondern verwertbare Projekt- und Bestandsdaten.
Unser 125-köpfiges Expertenteam arbeitet in Deutschland und verfügt über breites Systemwissen für Leitungsnetze, GIS und Vermessung. Für die Datenerfassung nutzen wir unter anderem GNSS-Geräte, Robotik-Totalstationen und digitale Nivelliergeräte. Je nach Aufgabenstellung ergänzen wir diese Verfahren durch terrestrisches Laserscanning, Mobile Mapping oder kombinierte Messkonzepte.
Für Sie bedeutet das: klare Zuständigkeiten, skalierbare Kapazitäten und eine konsistente Datenbearbeitung vom Außendienst bis zur fertigen Dokumentation. Sprechen Sie mit uns über Ihr Projekt, die geforderte Genauigkeit und die gewünschten Ausgabeformate. Wir entwickeln daraus ein passendes Vorgehen.
Häufige Fragen zur Ingenieurgeodäsie
Was ist Ingenieurgeodäsie einfach erklärt?
Ingenieurgeodäsie ist die hochgenaue Vermessung technischer Objekte für Planung, Bauausführung, Kontrolle und Überwachung. Sie bestimmt Lage, Höhe, Form und Ausrichtung und kann bei wiederholten Messungen auch Veränderungen wie Setzungen oder Verschiebungen nachweisen.
Sind Ingenieurgeodäsie und Ingenieurvermessung dasselbe?
Ja. Ingenieurvermessung ist die gebräuchliche Bezeichnung für Ingenieurgeodäsie. Beide Begriffe beschreiben Vermessungsaufgaben an Bauwerken, Anlagen, Verkehrswegen, Leitungsnetzen und anderen technischen Objekten.
Wann ist eine Ingenieurvermessung erforderlich?
Eine Ingenieurvermessung ist sinnvoll, wenn präzise Planungsgrundlagen, Absteckungen, baubegleitende Kontrollen, Bestandsdaten oder Überwachungsmessungen benötigt werden. Die konkrete Leistung richtet sich nach Projektphase, Objekt und Genauigkeitsanforderung.
Welche Messverfahren kommen zum Einsatz?
Je nach Aufgabe nutzen wir GNSS, Robotik-Totalstationen, digitale Nivelliergeräte, terrestrisches Laserscanning, Mobile Mapping oder eine Kombination mehrerer Verfahren. Die Auswahl richtet sich nach Genauigkeit, Umgebung, Objekt und gewünschtem Ergebnis.
Wie genau ist Ingenieurgeodäsie?
Die erforderliche Genauigkeit wird projektbezogen festgelegt. Sie hängt von der Funktion des Objekts, den baulichen Toleranzen, der Messaufgabe und der späteren Nutzung der Daten ab. Vor Beginn definieren wir deshalb Messziel, Bezugssystem und Nachweisführung.
Welche Datenformate können übergeben werden?
Mögliche Ergebnisse sind Lage- und Höhenpläne, Koordinatenlisten, Profile, digitale Geländemodelle, CAD-Dateien, GIS-Datensätze, Punktwolken, Messprotokolle sowie Setzungs- oder Deformationsauswertungen. Die Formate stimmen wir mit Ihren Arbeitsprozessen ab.
Kann die Vermessung direkt mit der Netzdokumentation verbunden werden?
Ja. Bei Leitungs- und Netzprojekten können wir Messdaten prüfen, strukturieren und in koordinierte Leitungspläne oder vorhandene Geoinformationssysteme überführen. So bleibt die Datenkette von der Baustelle bis zum Netzbetrieb konsistent.
