Glasfaser Netzplanung: präzise von der Grobplanung bis zur Ausführung
Eine belastbare Glasfaser Netzplanung entscheidet, ob Ausbauprojekte technisch funktionieren, genehmigungsfähig sind und im Tiefbau ohne vermeidbare Verzögerungen umgesetzt werden können.
Wir planen Glasfaser- und Kupfernetze digital – von der ersten Netzarchitektur über die Genehmigungsplanung bis zur detaillierten Fein- und Ausführungsplanung. Dabei berücksichtigen wir Trassen, Verteilerpunkte, Hausanschlüsse, bestehende Rohrverbände, Wegerechte und die Anforderungen Ihres Zielsystems.
Grobplanung
Ausbauziele, Netzarchitektur, Trassenkorridore und Verteilerstandorte belastbar vorbereiten.
Genehmigungsplanung
Wegerechte, zuständige Stellen, Sonderquerungen und erforderliche Planunterlagen früh einbeziehen.
Feinplanung
Trassen, Rohre, Kabel, Fasern, Spleiße und Hausanschlüsse ausführungsreif konkretisieren.
Was umfasst professionelle Glasfaser Netzplanung?
Die Planung von Glasfasernetzen beginnt nicht mit einer Linie auf einer Karte. Am Anfang stehen das Versorgungsziel, die vorhandene Infrastruktur, die Qualität der Bestandsdaten und klare technische Vorgaben.
Daraus entsteht eine Netzstruktur, die Ausbaugebiet, Anschlusspunkte, Kapazitäten und spätere Erweiterungen zusammenführt.
Je nach Projekt planen wir FTTH-, FTTB- oder andere FTTx-Strukturen. Wir entwickeln die Grundstruktur des Verteilernetzes, legen mögliche Leitungstrassen und Standorte für Verteilerpunkte fest und führen die Planung bis zum einzelnen Hausanschluss. Technische und baurechtliche Anforderungen betrachten wir dabei nicht getrennt voneinander: Eine wirtschaftliche Trasse ist nur dann belastbar, wenn sie realisierbar, genehmigungsfähig und sauber dokumentierbar ist.
Direkte Antwort: Professionelle Glasfaser Netzplanung übersetzt Ausbauziele in eine genehmigungs- und ausführungsfähige Netzarchitektur. Sie legt fest, wo Trassen, Rohre, Kabel, Fasern, Verteiler und Hausanschlüsse liegen, wie sie dimensioniert werden und welche Unterlagen Behörden, Tiefbau, Montage und spätere Netzdokumentation benötigen.
Warum belastbare Planung über Baukosten und Termine entscheidet
Der größte Kostenblock vieler Glasfaserprojekte liegt im Tiefbau. Unklare Bestandsdaten, ungeprüfte Trassen, fehlende Genehmigungen oder widersprüchliche Planstände führen deshalb schnell zu Nachplanung, Baustillstand und Mehrmengen. Eine gute Glasfaser Planung reduziert diese Risiken, bevor sie auf der Baustelle teuer werden.
- Trassenvarianten werden technisch und wirtschaftlich vergleichbar.
- Vorhandene Leerrohre, Schächte und Rohrverbände können gezielt einbezogen werden.
- Querungen, private Flächen und sensible Bereiche werden früh erkannt.
- Rohr-, Kabel- und Faserbedarfe lassen sich nachvollziehbar dimensionieren.
- Tiefbau und Montage erhalten eindeutige, abgestimmte Unterlagen.
- Planungsdaten können strukturiert in GIS und Netzdokumentation überführt werden.
Für die Recherche zu vorhandenen Infrastrukturen stellt das Gigabit-Grundbuch zentrale Informationen für die Ausbauplanung bereit. Der zugangsgeschützte Infrastrukturatlas kann berechtigten Projektbeteiligten helfen, Mitnutzungspotenziale vorhandener Einrichtungen zu prüfen und Ausbaukosten zu senken.
Unsere Leistungen für die Planung von Glasfasernetzen
Grobplanung und erste Netzkonzeption
In der Grobplanung übersetzen wir Ausbauziele in ein erstes belastbares Netzkonzept. Wir prüfen das Versorgungsgebiet, Anschlusspunkte, potenzielle Trassenkorridore, Verteilerstandorte und die nutzbare Bestandsinfrastruktur. Das Ergebnis bildet die Grundlage für Variantenvergleich, Budgetierung, Abstimmung und weitere Projektentscheidungen.
Baurechtliche und Genehmigungsplanung
Für die baurechtliche Planung erheben wir vorhandene Leitungen bei Netzbetreibern, stimmen uns mit Tiefbauämtern und weiteren zuständigen Stellen ab und bereiten die erforderlichen Planunterlagen vor. Wegerechte, Aufbruchgenehmigungen, private Grundstücke und Sonderquerungen können den Ablauf wesentlich beeinflussen. Dazu zählen je nach Trasse etwa Straßen, Bahnlinien, Gewässer oder Schutzbereiche.
Den übergeordneten Rechtsrahmen für Telekommunikationsnetze bildet das Telekommunikationsgesetz (TKG). Welche Zustimmungen und Unterlagen im konkreten Projekt erforderlich sind, hängt zusätzlich von Straßenbaulastträgern, Kommunen, Fachbehörden, Eigentumsverhältnissen und örtlichen Vorgaben ab.
Fein- und Ausführungsplanung
Die Feinplanung macht aus dem Konzept einen ausführbaren Planstand. Trassen, Rohrverbände, Schächte, Verteiler, Hausanschlüsse und Verlegearten werden so konkret beschrieben, dass Tiefbau und Montage damit arbeiten können. Auch Planzeichen, Maßstab, Bauabschnitte, Oberflächen und technische Vorgaben müssen eindeutig sein.
Technische Rohr-, Kabel-, Faser- und Spleißplanung
In der technischen Planung arbeiten wir direkt im System des Auftraggebers. Wir entwickeln die Bestückung von Kabelschränken, die Bestückungsplanung von SNRV-Pipes und die zugehörigen Spleißprotokolle. Je nach Projekt gehören auch Rohrbelegung, Kabelwege, Faserzuordnung, Muffen, Reserven und Übergabepunkte zum Planungsumfang.
Planungsdaten für GIS und Netzdokumentation
Ein Netz ist erst dann dauerhaft nutzbar, wenn der gebaute Zustand nachvollziehbar dokumentiert wird. Deshalb denken wir Datenmodell, Attribute, Objektbeziehungen und Übergabeformate bereits während der Glasfaser Netzplanung mit. So lassen sich Planungsstände später kontrolliert in die GIS-Dokumentation und laufende Fortführung überführen.
So läuft die Glasfaser Netzplanung ab
-
Ziele und Planungsrahmen klären
Wir definieren Ausbaugebiet, Netzebene, Architekturvorgaben, Kapazitäten, Übergabepunkte, Planungsrichtlinien, Formate und Verantwortlichkeiten.
-
Datenbasis prüfen
Wir sichten Kataster-, Bestands-, GIS-, CAD- und Vermessungsdaten. Fehlende, veraltete oder widersprüchliche Informationen werden früh sichtbar.
-
Trassen und Netzarchitektur entwickeln
Wir planen Trassenkorridore, Verteilerpunkte, Rohrverbände, Hausanschlüsse und die logische Netzstruktur. Varianten werden auf Realisierbarkeit und Wirtschaftlichkeit geprüft.
-
Genehmigungen vorbereiten
Wir bereiten Lagepläne und weitere Unterlagen für zuständige Stellen vor, berücksichtigen Wegerechte und koordinieren notwendige Abstimmungen.
-
Fein- und Ausführungsplanung erstellen
Wir konkretisieren Bauabschnitte, Verlegearten, Oberflächen, Schächte, Rohre, Kabel, Fasern, Spleiße und weitere technische Angaben für Tiefbau und Montage.
-
Prüfen, übergeben und fortführen
Wir kontrollieren Vollständigkeit, Plausibilität und Systemkonformität. Nach Bau und Vermessung können die Daten in die Bestandsdokumentation übernommen werden.
Fehlen für neue oder geänderte Trassen verlässliche Lage- und Höheninformationen, binden wir die Leitungsvermessung als vorgelagerten oder baubegleitenden Schritt ein. Dadurch bleiben Planung, Bauaufnahme und spätere Dokumentation fachlich verbunden.
Welche Daten und Planungsunterlagen werden benötigt?
Der konkrete Datenbedarf hängt von Planungsphase, Netzarchitektur und Zielsystem ab. Je klarer Vorgaben und Ausgangsdaten zu Projektbeginn sind, desto geringer ist das Risiko späterer Schleifen.
| Daten oder Unterlage | Beispiele | Nutzen für die Planung |
|---|---|---|
| Versorgungs- und Adressdaten | Gebäude, Nutzungseinheiten, Gewerbe, Sonderstandorte | Dimensionierung und Anschlussplanung |
| Bestands- und Katasterdaten | Flurstücke, Straßen, vorhandene Leitungen, Leerrohre, Schächte | Trassenprüfung und Mitnutzung |
| Technische Vorgaben | Netzarchitektur, Faserreserven, Rohrsystem, Verteilerkonzept | Einheitliche technische Planung |
| Genehmigungsrelevante Angaben | Straßenbaulast, Eigentum, Querungen, Schutzbereiche | Frühzeitige Abstimmung und Risikoreduktion |
| System- und Datenmodell | GIS/CAD, Objektklassen, Attribute, Benennung, Formate | Direkte Bearbeitung und saubere Übergabe |
| Projekt- und Bauvorgaben | Lose, Bauabschnitte, Verlegearten, Leistungsverzeichnis | Ausführungsreife und Ausschreibung |
Zu den möglichen Ergebnissen gehören Übersichts- und Detailpläne, Trassenpläne, Genehmigungsunterlagen, Rohr- und Kabelbelegungen, Faser- und Spleißpläne, Hausanschlussplanungen, Verteilerlisten, Massenermittlungen, Bauabschnittspläne und strukturierte GIS-Daten. Der tatsächliche Lieferumfang wird projektspezifisch festgelegt.

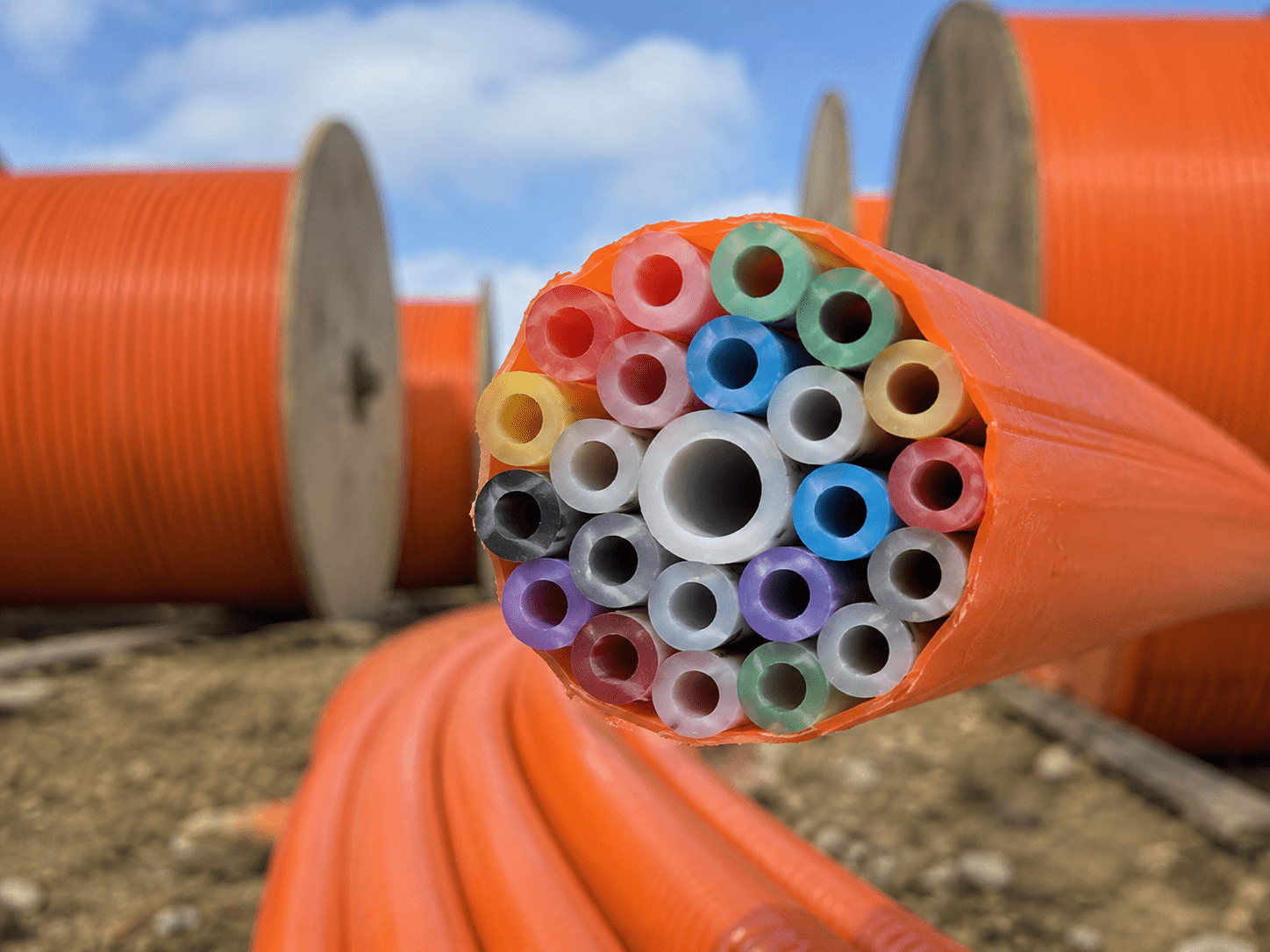

Bestehende Infrastruktur wirtschaftlich integrieren
Vorhandene Rohrverbände, Leerrohre, Schächte oder nutzbare Trassen können Ausbaukosten und Bauzeit reduzieren. Dafür reicht ein Eintrag im Bestandsplan jedoch nicht aus. Kapazität, Lage, Zustand, Zugänglichkeit, Eigentum und technische Eignung müssen zusammenpassen.
- Ist die Lage ausreichend genau und aktuell dokumentiert?
- Sind freie Rohr- oder Faserkapazitäten eindeutig nachvollziehbar?
- Passen Durchmesser, Belegung und Übergabepunkte zur geplanten Architektur?
- Sind Mitnutzung, Zutritt und Wegerechte geklärt?
- Kann die Infrastruktur in Bau, Betrieb und Entstörung dauerhaft erreicht werden?
Wir verbinden diese Prüfung mit der technischen Netzplanung. So entsteht keine isolierte Trassenoptimierung, sondern eine Lösung, die auch bei Kabelzug, Spleißung, Hausanschluss und späterer Fortführung funktioniert.

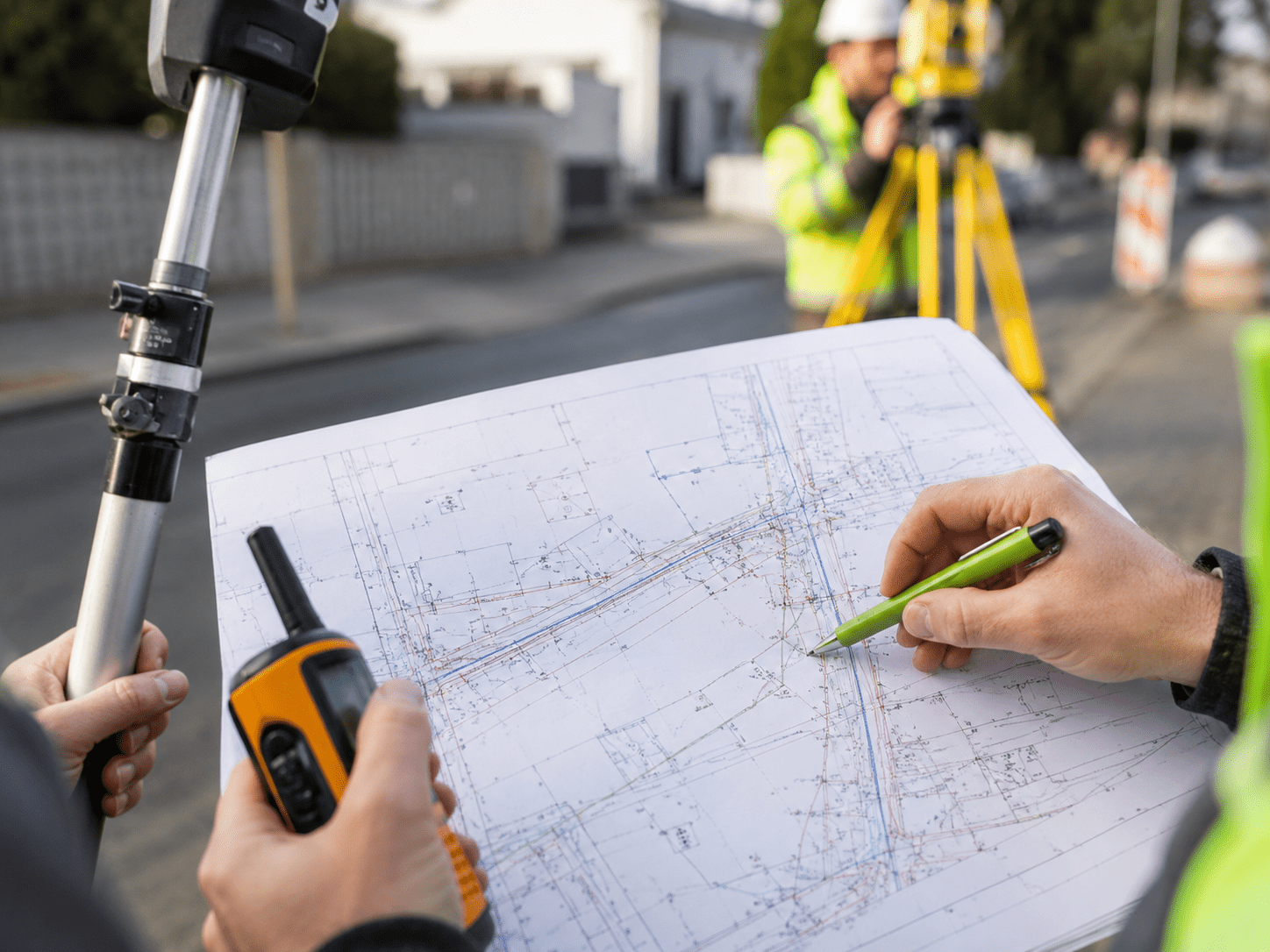

Planung und Realität zusammenführen
Bestandsdaten, Planunterlagen und tatsächliche Verhältnisse vor Ort müssen zueinander passen. Vermessung und kontrollierte Datenübernahme schaffen dafür die belastbare Verbindung.
Qualitätssicherung und Übergabe in GIS und Dokumentation
Planungsqualität zeigt sich an der Schnittstelle. Ein Plan kann optisch sauber wirken und trotzdem unvollständig sein, wenn Attribute fehlen, Rohrbelegungen widersprüchlich sind oder Objektbeziehungen im Zielsystem nicht stimmen. Deshalb prüfen wir sowohl fachlich als auch systemseitig.
- Vollständigkeit von Trassen, Anschlüssen, Verteilern und technischen Angaben
- Plausibilität von Rohr-, Kabel-, Faser- und Spleißbeziehungen
- Übereinstimmung mit Planungsrichtlinien, Datenmodell und Benennung
- Abgleich von Lageplänen, Listen, Massenermittlung und GIS-Daten
- Dokumentierte Übergaben und klare Zuständigkeiten für Planänderungen
Für komplexe Datenbestände unterstützen wir außerdem beim Geodatenmanagement und in gängigen GIS-Systemen. Dazu zählen unter anderem optische und systemseitige Prüfungen, Fehleranalyse, Prozessoptimierung und Erfassungsrichtlinien.
Typische Risiken in der Planung von Glasfasernetzen
| Risiko | Mögliche Auswirkung | Planerischer Gegenhebel |
|---|---|---|
| Unvollständige Bestandsdaten | Kollisionen, Nachplanung, Mehrmengen | Datenprüfung, Leitungserhebung, Vermessung |
| Späte Genehmigungsabstimmung | Baustillstand oder Umtrassierung | Genehmigungsbedarf und Sonderquerungen früh erfassen |
| Unklare technische Vorgaben | Uneinheitliche Planstände und Montagefehler | Planungspflichtenheft und Datenmodell festlegen |
| Plan und GIS widersprechen sich | Fehlerhafte Übergabe und Dokumentationsrückstand | Systemseitige Prüfung und kontrollierte Fortführung |
| Zu geringe Reserven oder Überdimensionierung | Teure Nachrüstung oder unnötige Investition | Bedarfs- und szenariobasierte Dimensionierung |
Wann lohnt sich externe Unterstützung?
Externe Glasfaserplanung ist besonders sinnvoll, wenn interne Teams ausgelastet sind, mehrere Ausbaugebiete parallel laufen oder kurzfristig zusätzliche System- und Planungskompetenz benötigt wird. Auch bei uneinheitlichen Datenbeständen, engen Genehmigungsfristen und Rückständen zwischen Planung und Dokumentation kann ein eingespieltes Projektteam entlasten.
- Kapazitätsspitzen und großflächige Roll-outs
- Grob-, Genehmigungs- oder Feinplanung als abgegrenztes Arbeitspaket
- Nachplanung von Hausanschlüssen und Bauabweichungen
- Migration oder Bearbeitung direkt im Zielsystem
- Qualitätssicherung bestehender Planungsstände
- Verzahnung von Planung, Vermessung und Netzdokumentation
Warum Sie Ihre Glasfaser Planung mit uns umsetzen
Wir verbinden Netzplanung, Leitungsvermessung und Geodatenmanagement in einem fachlich durchgängigen Prozess. Unser 125-köpfiges Expertenteam arbeitet in Deutschland und unterstützt Telekommunikationsbetreiber, Energieversorger, Stadtwerke, Bauunternehmen und öffentliche Auftraggeber. Wir bearbeiten Projekte direkt im System des Auftraggebers und bringen Erfahrung in zahlreichen GIS-Umgebungen mit.
Durchgängiges Portfolio
Komplettes Planungsportfolio von der Grobplanung bis zur Feinplanung
Baurechtliche und technische Planung aus einer Hand
Skalierbare Kapazität
Hohe Kapazität für kleine Maßnahmen und umfangreiche Ausbaugebiete
Fester Ansprechpartner für Projektklärung und Abstimmung
Arbeit in Ihrem System
Direkte Bearbeitung in Ihren Systemen und nach Ihren Richtlinien
Verbindung zu Vermessung, GIS-Dokumentation und Qualitätssicherung
Mehr über unser Team, unsere Arbeitsweise und die Ansprechpartner erfahren Sie unter Unternehmen. Eine Auswahl der betreuten Auftraggeber und Branchen finden Sie bei unseren Kunden.
FAQ zur Glasfaser Netzplanung
Was ist Glasfaser Netzplanung?
Glasfaser Netzplanung ist die digitale Konzeption und Detaillierung eines Glasfasernetzes. Sie legt Netzarchitektur, Trassen, Verteilerpunkte, Rohre, Kabel, Fasern, Spleiße und Hausanschlüsse fest und bereitet die Unterlagen für Genehmigung, Tiefbau, Montage und Dokumentation vor.
Welche Phasen umfasst die Planung von Glasfasernetzen?
Typische Phasen sind Grobplanung, Genehmigungsplanung sowie Fein- und Ausführungsplanung. Je nach Projekt kommen Bestandsprüfung, Vermessung, technische Rohr-, Kabel-, Faser- und Spleißplanung, Massenermittlung, Qualitätssicherung und GIS-Übergabe hinzu.
Was ist der Unterschied zwischen Grobplanung und Feinplanung?
Die Grobplanung entwickelt die grundlegende Netzstruktur, Trassenkorridore und Verteilerstandorte. Die Feinplanung konkretisiert den Plan bis zur ausführbaren Ebene, etwa mit Rohrverbänden, Schächten, Verlegearten, Hausanschlüssen, Kabelwegen, Faserzuordnungen und Spleißangaben.
Welche Daten werden für die Glasfaser Planung benötigt?
Benötigt werden je nach Projekt Versorgungs- und Adressdaten, Kataster- und Bestandsdaten, vorhandene Leitungen und Leerrohre, technische Vorgaben, Genehmigungsinformationen, Planungsrichtlinien sowie das Datenmodell und die Formate des Zielsystems.
Können vorhandene Leerrohre und Trassen berücksichtigt werden?
Ja. Vorhandene Infrastrukturen können in die Planung einbezogen werden, wenn Lage, Kapazität, Zustand, Zugänglichkeit, Eigentum und technische Eignung ausreichend geklärt sind. Dadurch lassen sich Tiefbauaufwand und Ausbaukosten reduzieren.
Kann die Netzplanung direkt in unserem GIS erfolgen?
Ja. Wir arbeiten direkt im System des Auftraggebers und richten uns nach den vereinbarten Objektklassen, Attributen, Benennungen, Planungsrichtlinien und Übergabeformaten. So werden Medienbrüche zwischen Planung und späterer Netzdokumentation reduziert.
Wie lange dauert eine Glasfaser Netzplanung?
Die Dauer hängt von Größe und Dichte des Ausbaugebiets, Datenqualität, Planungsphase, Genehmigungsbedarf, Zahl der Sonderquerungen und Abstimmungswegen ab. Nach Prüfung der Ausgangsdaten und des gewünschten Lieferumfangs lässt sich ein belastbarer Projektplan erstellen.
Wer ist der Ansprechpartner für ein Planungsprojekt?
Für Projekte und Vertrieb ist Gerald Sorg Ansprechpartner. Über die Kontaktseite können Sie Ihr Vorhaben, den gewünschten Leistungsumfang und Ihre zeitlichen Anforderungen übermitteln.
Glasfaser Netzplanung gemeinsam vorbereiten
Sie möchten ein Ausbaugebiet planen, Planungsrückstände abbauen oder einen bestehenden Planstand prüfen lassen? Übermitteln Sie uns Ausgangslage, Zielsystem und gewünschten Leistungsumfang. Gemeinsam klären wir die nächste belastbare Planungsphase.
